避雷器在線監測無線數傳版（藍牙）BLQ-WX

一、前言

近年來，為減少山區輸電線路雷擊過電壓而造成斷路器動作，高電壓等級輸電線路避雷器發揮了巨大的作用，得到了廣泛的應用，MOA避雷器性能的好壞直接影響電力系統安全運行。因MOA避雷器長期在工頻高電壓的作用下，會逐漸老化，在運行中可能發生擊穿損壞，保護特性下降，則將會產生極其嚴重的后果，為保障MOA避雷器安全運行，必須對MOA避雷器進行嚴格的監測。

目前，監測MOA避雷器方法采用避雷器監測器實現在線監測，它的工作原理在正常的運行電壓下，通過避雷器的漏電流的變化由電流表測得，當流過強大的動作電流時將從漏電流測量回路被轉到計數器回路，計數器的動作利用通過動作電流的能量來實現記錄動作的次數。然而由于山區線路地處偏遠，并且避雷器監測器均安裝在桿塔高處，避雷器參數抄表和檢修工作難度較大。現有的方法是采用定期輪換避雷器，并在每年一次的標準檢修中上桿塔檢查，清掃避雷器及接地裝置。該方法避雷器更換費用高、工作勞動強度大、且需申請停電工期長，不利于輸電線路的經濟和穩定運行。因此，必須采用一種“在線、實時、遠傳、智能、可靠”的監測方式。

二、系統概述

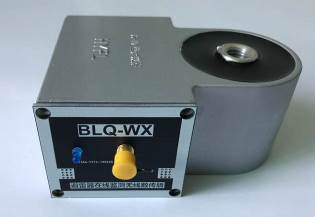

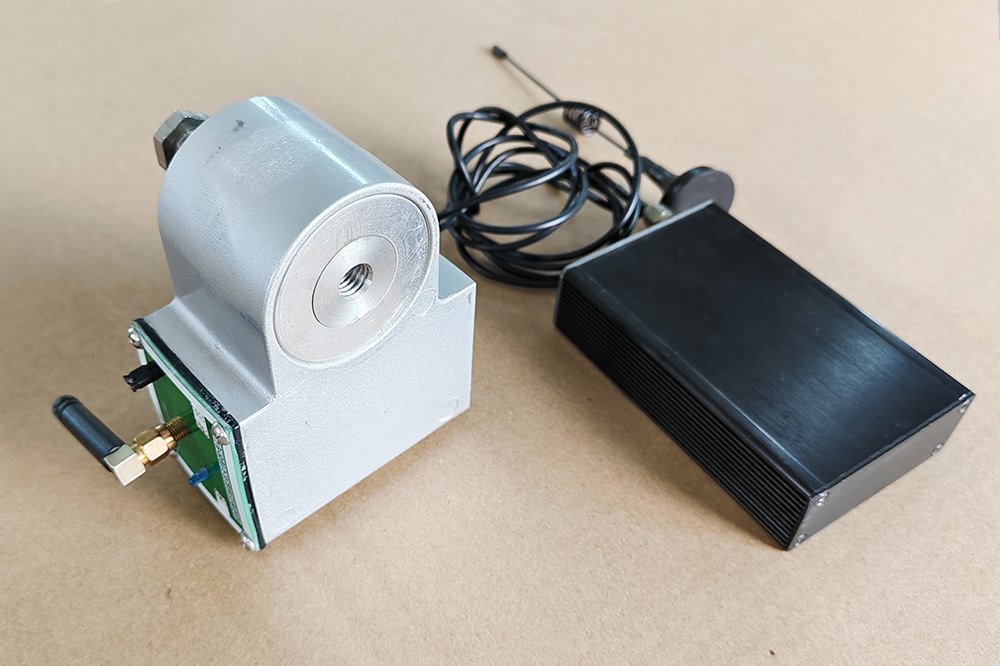

無線數傳版避雷器在線監測系統（以下簡稱本系統），是我公司針對電力系統的需要而研發的高科技新產品。本系統的電流檢測采用單匝穿芯電流傳感器，實現全隔離無殘壓的取樣方式，先進的微處理器技術以及獨有的瞬態參數測試技術進行線性化處理與計算，將測量結果通過Lora數傳模塊進行遠距離數字傳輸：本系統具有極高的可靠性和安全性及相對低廉的價格，使得本系統可以安裝到每組MOA避雷器進行實時檢測，實現集中監測，可以有效地提高線路避雷器的巡視效率、減輕巡視人員的勞動強度。做到準確及時掌握運行設備的健康狀況，使運行人員及時掌握并提前處理事故隱患，保障電力電網安全供電。

三、標準和規范

DLT5149-2001 220-500kV變電所計算機監控系統設計技術規程

JB/T10492-2004 交流金屬氧化物避雷器用監測器子

JB2440-91 避雷器用放電記數

Q/GDW 393-2009 110（66）kV～220kV智能變電站設計規范

四、系統特點

1．根據電生[2004]338號《氧化鋅避雷器在線監測和帶電測試技術規定》進行開發。

2．非接觸式測量原理：本系統的電流檢測應用非接觸式測量，實現全隔離無殘壓的取樣方式，對避雷器工作不產生任何影響，有效地保障人身安全和設備安全。

3．設備不需要改造：本系統的安裝不需拆除已裝監測器，可同時運行。

4．戶外結構，無滲漏：電流變送器采用鋁合金外殼防水設計，適用于室內外的應用。

5．有效的抗干擾措施：系統對干擾問題作了充分的考慮，在硬件電路和軟件設計上分別采用了多種有效的抗干擾處理方法，保證了系統的穩定工作，以及測量數據的穩定性，能滿足在強電磁場干擾環境下正常使用的要求。

6．精密補償，線性處理：本系統采用最先進的設計手段，對檢測信號進行了線性化處理，并且進行了精密補償，保證了測量數據的準確性。

7．監測器采用鋰電池供電+太陽能充電方式，鋰電池電量在陰雨天氣可持續20天以上，確保系統正常運行。

8．監測器信息傳輸：本系統應用目前無線數傳領域先進的Lora擴頻技術，通過無線網關可實現遠距離數據采集，空曠區域通信距離可達3km。

9．網關通過藍牙與手機APP連接，將采集到監測器數據發送到手機APP進行顯示處理。

10．報警閥值：本系統報警閥值設定主要在手機APP軟件中設置。

五、系統功能與技術指標

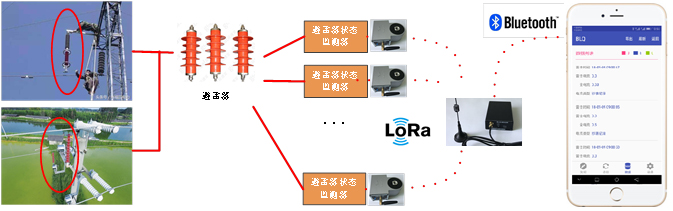

系統總體結構圖

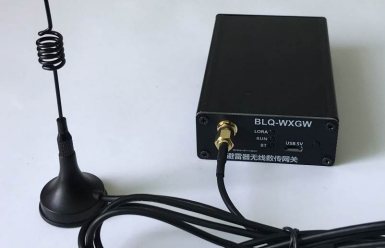

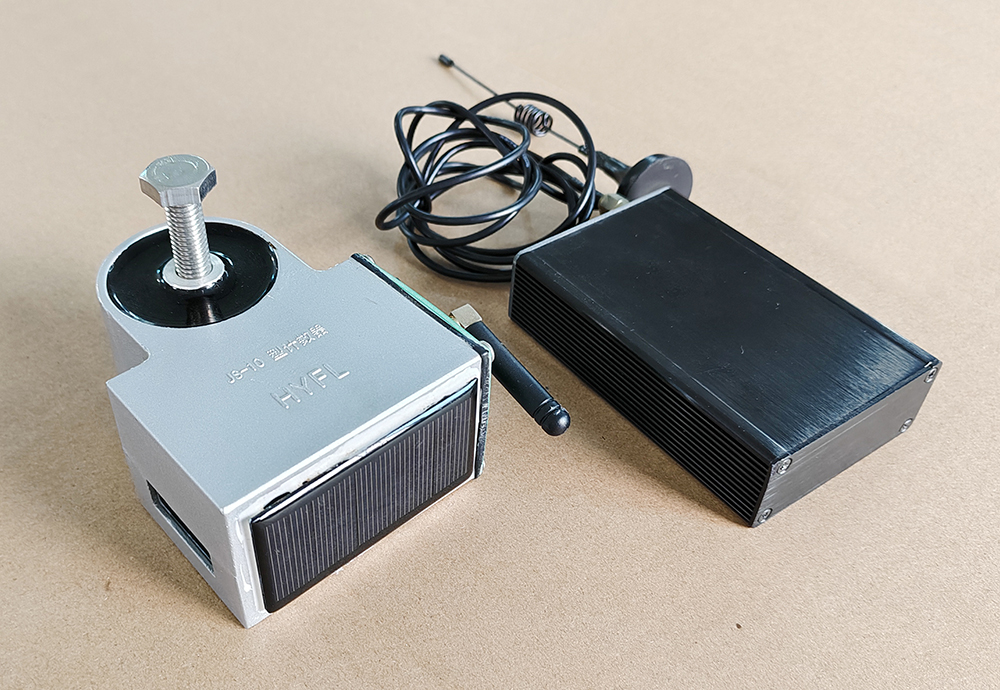

避雷器狀態監測器網關

☆ 避雷器在線監測器具備全電流、雷擊電流檢測功能，并通過Lora擴頻模塊將全電流值和雷擊記錄發送到無線網關；通過手機APP藍牙連接無線網關，獲取監測器雷擊記錄數據。

☆ 手機APP自帶數據庫數據存儲功能，根據避雷器在線監測器設備編號，采集并保存全電流和雷擊電流數據，并可通過數據導出，將手機端數據分享到其他設備。

（1）避雷器在線監測器主要功能及技術要求

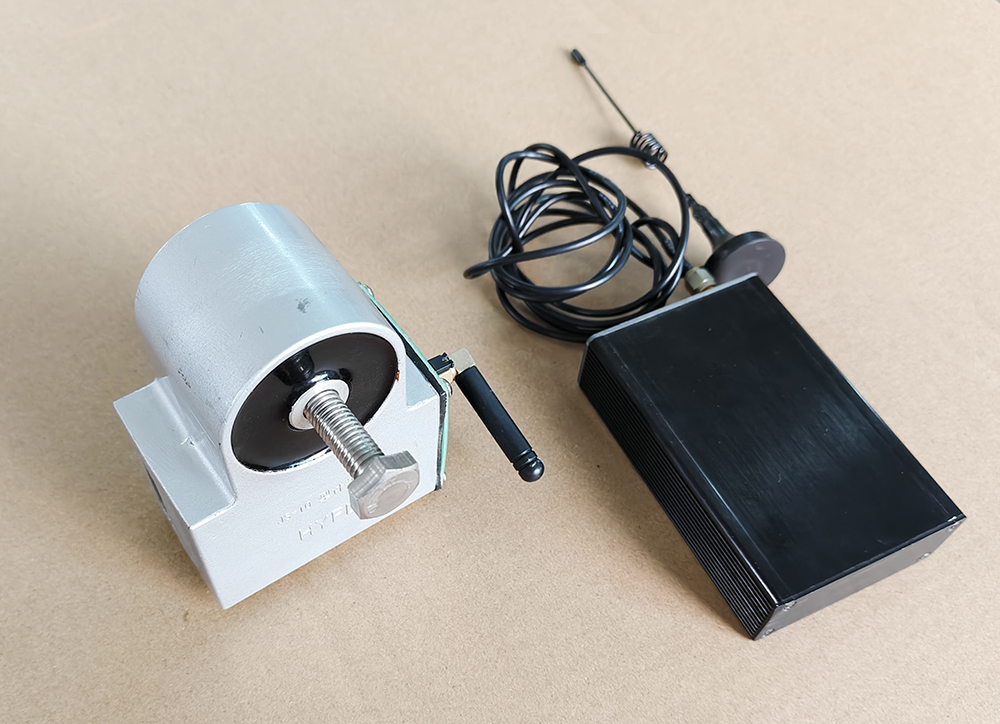

避雷器在線監測器主要功能是實現雷擊電流瞬間檢測存儲和全電流檢測，電源部分采用大容量鋰電池供電+太陽能充電，在無光照條件下設備待機時常>15天。

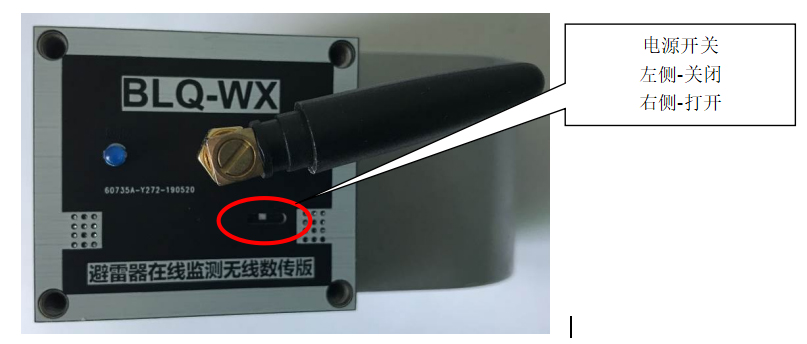

為保證避雷器在線監測器出廠前電池電量，在安裝面板設置了電源開關，在出廠測試后關閉電源，安裝設備時打開電源，并用配好的704硅膠涂抹密封，做好防水處理。

設備檢測得雷擊記錄數據存儲在設備中，最大存儲400條記錄，如未接收到清除存儲命令，存儲數據將一直保留，超過最大記錄數將自動覆蓋老記錄保留最新的記錄。

避雷器在線監測器平時處于休眠狀態，當遇到雷擊時或網關無線通信時自動喚醒，再喚醒狀態下設備指示燈1s間隔閃爍，當向網關發送數據時指示燈快閃，當設備休眠時指示燈不亮。

避雷器在線監測器存儲的記錄通過無線433Mhz Lora擴頻模塊，由無線網關進行數據采集，將設備存儲的雷擊記錄和全電流等數據同步到網關再由手機APP讀取。

主要技術指標：

☆檢測全電流范圍：0.05～5.00mA/有效值誤差±1%±2個字最小分度: 10μA

☆雷擊記錄存儲數:0～400次正確率: 100%

☆放電動作計數響應值: 4/8μS ≥50A(峰值)

☆工作使用環境：用于戶外。-25℃～60℃

☆檢測放電電流范圍: 50A～5KA/峰值誤差±10% 最小分度: 10 A

☆供電電源：鋰電池+太陽能充電板，安全可靠。

☆工作使用環境：用于戶外。-40℃～50℃

☆傳輸方式：無線433Mhz Lora擴頻

（2）避雷器無線網關主要功能及技術要求

☆避雷器無線網關主要為應對遠距離抄表而設計，網關與避雷器在線監測器之間通過Lora擴頻模塊進行通信，有效通信距離空曠條件下可達3km。滿足絕大多數野外遠距離抄表需求。

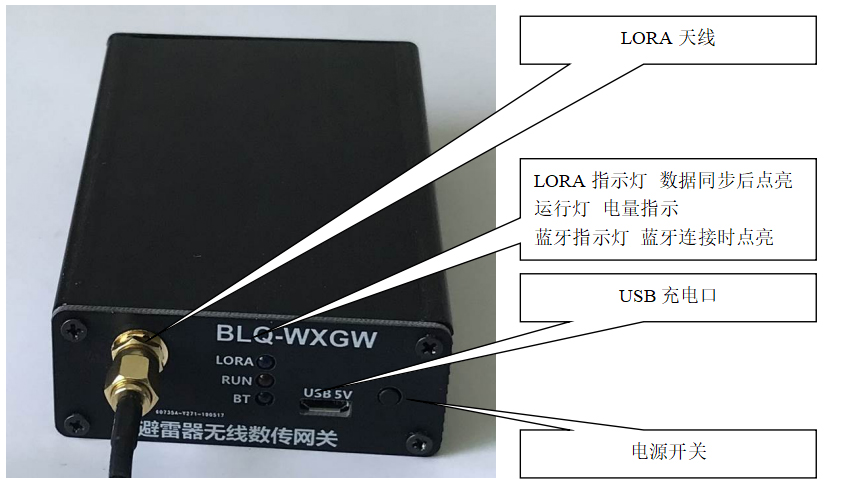

☆網關電源采用內置鋰電池供電，帶MicroUSB充電口，可通過5V適配器或電腦對網關設備充電。網關帶電源開關，在設備關機狀態下，按下電源鍵0.5s以上開機，此時運行燈會指示電池電量，電量等級分4檔，閃4下表示滿電，以此類推，閃1下表示電量低。長按電源鍵3s可將網關關機，關機下指示燈不閃爍。設備10分鐘內無操作，自動關電。

☆網關帶藍牙接口，可通過手機APP藍牙連接，進而通過網關連接避雷器在線監測器，實現遠距離抄表。手機APP接收抄表記錄并存儲到本地數據庫，支持導出功能可將存儲數據分享到其他聯網設備。手機與網關藍牙適配后網關藍牙指示燈亮，同步數據完成后LORA指示燈閃爍，此時可讀取設備記錄數據。

☆手機APP基于安卓平臺開發，具體操作說明見后面章節。

六、手機APP軟件操作界面說明

1 軟件安裝

安裝平臺要求：安卓系統，藍牙4.0以上。

點擊安裝包安裝軟件。

2 開啟軟件

點擊屏幕上如上圖圖標，打開軟件。

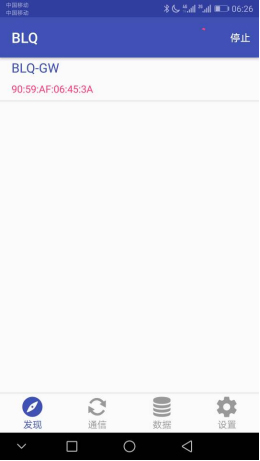

選擇藍牙設備進行配對

網關藍牙默認名稱：BLQ_GW

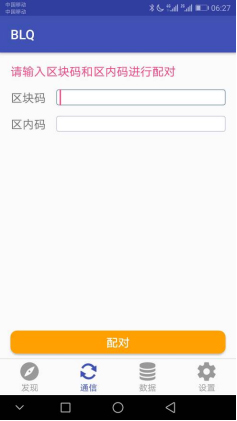

3 輸入避雷器狀態監測器編號

避雷器狀態監測器編號分區塊碼，區內碼兩部分，輸入正確的編號后網關開始與該編號的監測器進行數據同步，當網關連接燈0.5s間隔閃爍時說明配對成功，此時方可讀取監測器雷擊記錄等數據。

注意：當雷擊記錄存儲較多時，數據同步過程可能占用時間比較長，幾十秒到1分鐘以上。

4 讀取記錄數據

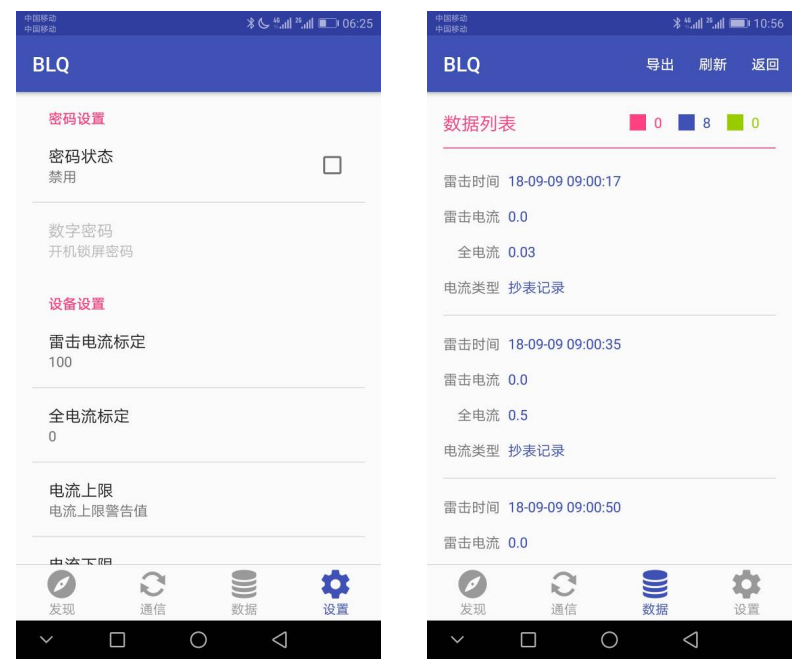

完成設備配對后，此時手機APP界面進入如下界面，界面下方有4個選項卡，“發現”“通信”“數據”“設置”。“發現”選項卡進入發現藍牙設備界面；“通信”選項卡就時當前界面；“數據”選項卡用于查看歷史數據，并進行數據導出；“設置”選項卡用與系統參數設置。

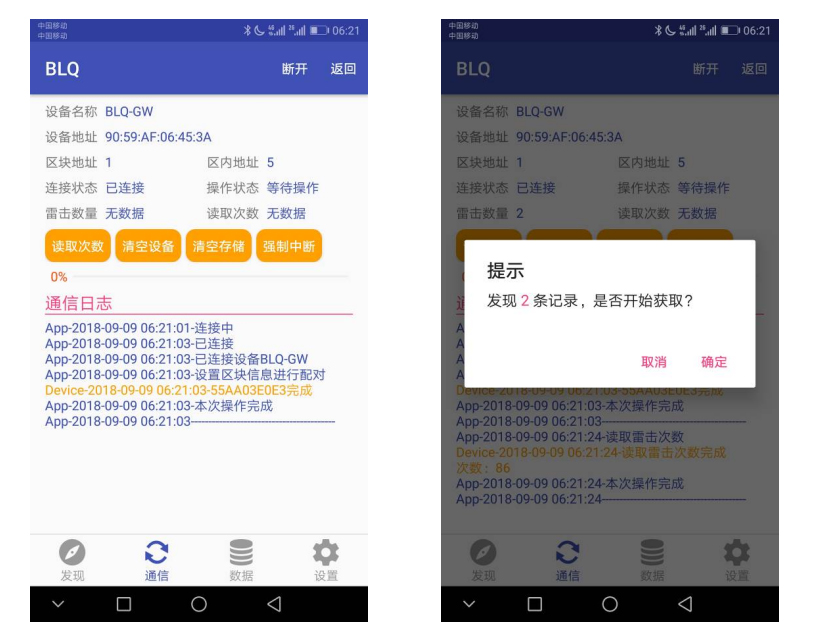

在“通信”選項卡下面，即當前界面下，右上角有“斷開”和“返回”兩個按鍵，斷開用于斷開藍牙連接，“返回”用于重新配對設備。界面中部有4個按鈕“讀取次數”用來讀取設備記錄；“清空設備”用來發送無線命令清空避雷器監測器終端的存儲數據；“清空存儲”用來清空手機APP數據庫本地數據；“強制中斷”當通信出錯時用來中斷本次通信。通信日志有每次通行的連接信息。

當完成設備配對后，網關連接指示燈交替點亮，這時方可進行數據讀取。點擊讀取次數，提示記錄數，點擊確定開始讀取數據。
